BẢN ĐỒ QUY HOẠCH CẤP ĐIỆN VÀ CHIẾU SÁNG CÔNG CỘNG ĐÔ THỊ - QUY HOẠCH CHI TIẾT KHU DÂN CƯ TUYẾN ĐƯỜNG DẪN PHÍA BẮC - NAM CẦU AN ĐÔNG THÀNH PHỐ PHAN RANG - THÁP CHÀM, TỈNH NINH THUẬN - TỶ LỆ 1/500

Xây dựng khu dân cư mới hai bên tuyến đường dẫn, để đảm bảo mỹ quan kiến trúc đô thị đồng bộ, tạo bộ mặt thẩm mỹ về kiến trúc quy hoạch của trục đường chính thành phố Phan Rang – Tháp Chàm, xứng đáng là đô thị loại II.

Thông tin bản đồ quy hoạch cấp điện và chiếu sáng công cộng đô thị-quy hoạch chi tiết khu dân cư tuyến đường dẫn phía Bắc - Nam cầu An Đông

Quy hoạch chi tiết và dự án đầu tư xây dựng hình thành và phát triển đô thị, kêu gọi đầu tư tại địa bàn thành phố, cải tạo điều kiện sống của người dân và từng bước hoàn chỉnh cảnh quan đô thị Phan Rang - Tháp Chàm xứng tầm là đô thị loại II, đô thị du lịch chung theo định hướng của tỉnh.

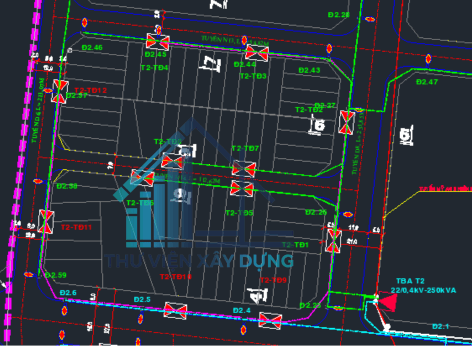

Hình ảnh minh họa thuộc một phần bản đồ quy hoạch cấp điện và chiếu sáng công cộng đô thị

- Điều kiện tự nhiên

Vị trí và quy mô: Tổng diện tích lập đồ án quy hoạch khoảng 95,18 ha bao gồm 4 khu vực: Khu 1: 60,84 ha; Khu 2: 2,9 ha; Khu 3: 8,33 ha; Khu 4: 23,11 ha;.

+ Khu vực 1 có quy mô khoảng 60,84 ha có phạm vi ranh giới:

• Phía Đông     : giáp các khu dân cư phường Đông Hải;
• Phía Tây        : giáp các khu dân cư phường Mỹ Hải và phường Mỹ Đông;
• Phía Bắc        : giáp đường 16 tháng 4;
• Phía Nam       : giáp các khu dân cư phường Đông Hải.

+ Khu vực 2 có quy mô khoảng 2,91ha có phạm vi ranh giới:

• Phía Đông     : giáp các khu dân cư phường Đông Hải;
• Phía Tây        : giáp các khu dân cư phường Đông Hải và kênh Chà Là;
• Phía Bắc        : giáp kênh Chà Là;
• Phía Nam       : giáp đất khu dân cư hiện hữu và đất nuôi trồng thuỷ sản.       .

+ Khu vực 3 có quy mô khoảng 8,33ha có phạm vi ranh giới:

• Phía Đông     : giáp đất khu dân cư hiện hữu và đất nuôi trồng thuỷ sản;
• Phía Tây        : giáp các khu dân cư phường Đông Hải;
• Phía Bắc        : giáp các khu dân cư phường Đông Hải;
• Phía Nam       : giáp sông Dinh.

+ Khu vực 4 có quy mô khoảng 23,11ha có phạm vi ranh giới:

• Phía Đông     : giáp đất nuôi trồng thuỷ sản và nghĩa trang hiện hữu;
• Phía Tây        : giáp đất khu dân cư hiện hữu và đất nuôi trồng thuỷ sản;
• Phía Bắc        : giáp sông Dinh;
• Phía Nam       : giáp đất nuôi trồng thuỷ sản.

Xem thêm: Quy hoạch chi tiết xây dựng khu phố Đông Hải, Phường Đông Hải, Thành Phố Phan Rang - Tháp Chàm, Tỉnh Ninh Thuận

- Phương án cấp điện:

+ Hiện tại khu vực dự án có tuyến đường dây trên không 22kV thuộc tuyến 474NH cung cấp nguồn điện cho các trạm biến áp dọc đường trong khu vực dự án. Các tuyến đường dây này xuất phát từ trạm biến áp 110/22kV Ninh Hải, đi dọc theo các tuyến đường Hải thượng lãng Ông, đường Ven biển và trong các khu vực dân cư hiện có, cung cấp điện cho TP. Phan Rang - Tháp Chàm … Ngoài ra trong khu vực có một số đoạn tuyến đường dây hạ áp cấp điện cho các hộ dân cư hiện tại, dây dẫn nhỏ, khả năng cấp điện thấp.

+ Như vậy để cấp điện cho dự án lấy từ tuyến đường dây trên không 22kV nói trên.

+ Đấu nối vào đường dây này bằng đường đây trên không 22kV.

+ Xây dựng đường dây trên không 22kV cấp điện cho các trạm biến áp của dự án.

+ Xây dựng hệ thống lưới điện ngầm 0,4kV từ các Trạm biến áp để cấp cho các hộ dân.

+ Xây dựng hệ thống lưới điện chiếu sáng 0,4kV để chiếu sáng cho tất cả các khu vực trong khu vực dự án.

+ Xây dựng 12 trạm biến áp 22/0,4kV, với tổng công suất là 3.000kVA.

+ Về kiểu trạm: Thiết kế chọn kiểu trạm đặt trên cột BTLT 12m ghép. Vị trí đặt trạm dọc lề đường đối với các trạm biến áp cấp điện cho các hộ dân và chiếu sáng đường.
